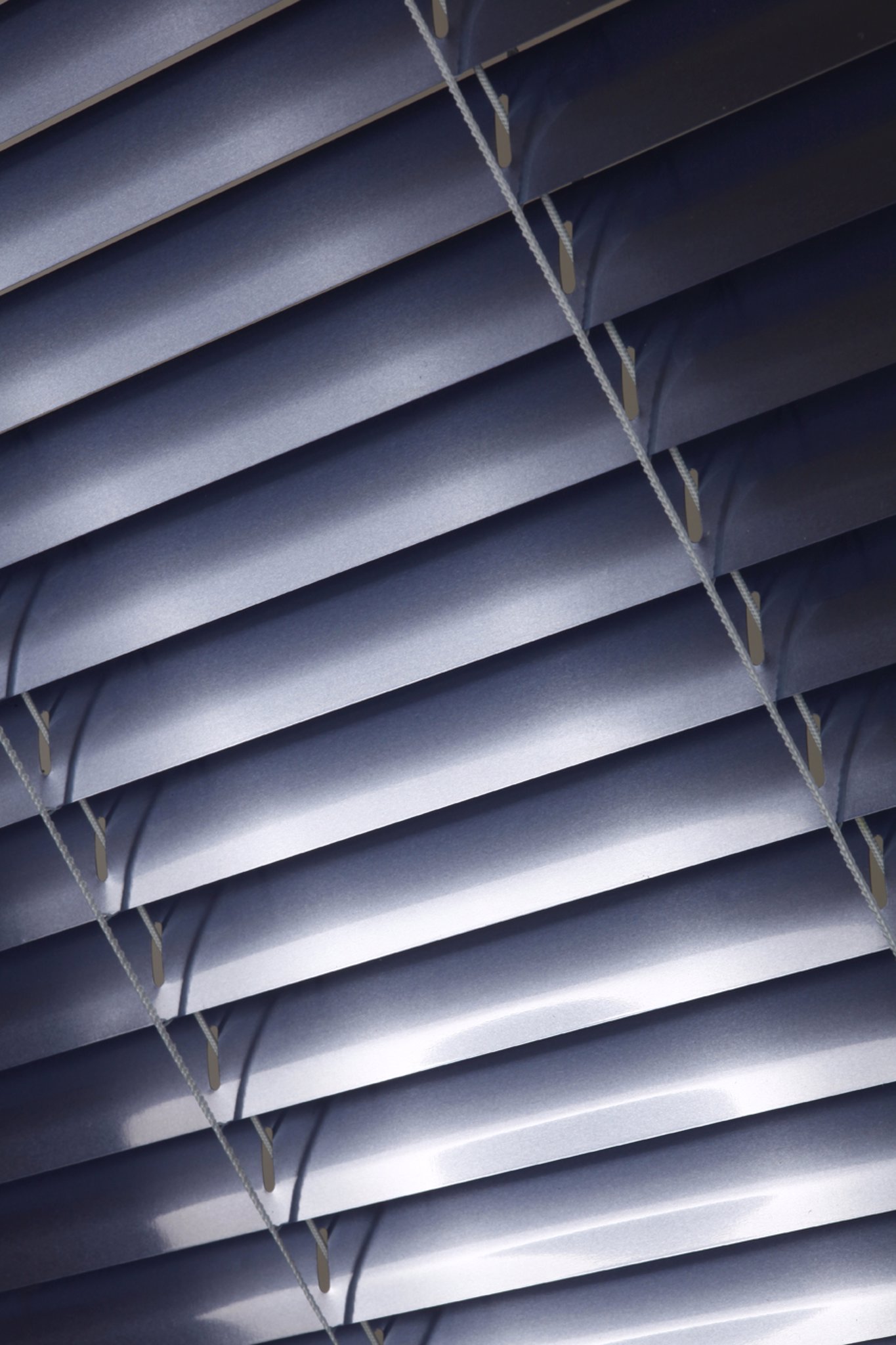

Variabile Fensterjalousie System 25

Die variable Fensterjalousie System 25 passt sich Ihren Vorstellungen voll an. Das einzigartige System bietet vier Möglichkeiten der Bedienung, eine breite Auswahl an Farben und ein durchdachtes Funktionsdesign. Wählen Sie den Farbton der Lamellen und eine von 15 Farben des oberen Deckprofils! (Alles kann auch in Holzimitation abgestimmt werden.) Das gerundete Deckprofil ist im Vergleich zur Jalousie Isolite plus optional, sodass Sie eine Jalousie mit oberem Deckprofil oder ohne Deckprofil wählen können.

Die Fenster-Innenjalousie System 25 ist darüber hinaus in atypischen Ausführungen verfügbar und kommt all Ihren Wünschen und Anforderungen entgegen.

Vorzüge und Vorteile

  • Ausführung mit oberem Deckprofil und ohne oberes Deckprofil,
  • variables Bedienungssystem – Schnurzug, Kettenzug, Griff, Motor,
  • atypische Ausführung für schräge und gebrochene Fenster,
  • ausführung für den Scheibenzwischenraum,
  • farbliche Ausführung des Profils gemäß RAL-Farbkatalog oder Renolit-Beschichtung.

Referenzen

Art der Bedienung

  • SYSTEM 25S, 25SM – >Schnur – Zugglied
    Schnur zum Hochziehen und Herunterfahren (Farbe stimmt mit der Farbe der Lamelle überein), sechskantiges Zugglied zum Kippen der Lamellen (glasklare Farbe).
  • SYSTEM 25SW – Jalousie für den Scheibenzwischenraum mit Drehknopf.
    Drehknopf zum Kippen der Lamellen.
  • SYSTEM 25R – Kette
    Kette, Durchmesser 3,2 mm zum Hochziehen, Herunterfahren und Kippen (Farbe stimmt mit der Farbe der Lamelle überein).
  • SYSTEM 25K – Kurbel
    Zum Hochziehen, Herunterfahren und Kippen (graue Farbe).
  • SYSTEM 25L (Large) – Kette
    Kette, Durchmesser 4,2 mm zum Hochziehen, Herunterfahren und Kippen (Farbe stimmt mit der Farbe der Lamelle überein).
  • SYSTEM 25M – Motor
    Elektromotor: Schalter zum Hochziehen, Herunterfahren und Kippen (weiße Farbe)
    Fernregler zum Hochziehen, Herunterfahren und Kippen (weiße, silberne, schwarze, blauweiße Farbe).

Kunststoffkomponenten in der Farbe des Profils. Leiter, Schnüre farblich mit der Farbe der Lamellen abgestimmt.

Garantierte Abmessungen

  • minimale Breite: 300 mm (Schnur, Kette), 400 mm (Kurbel, Motor Textilband), 600 mm (Motor Schnur)
  • maximale Breite: 2000 mm
  • maximale Höhe: 2200 mm
  • maximale Fläche: 2,5 m2

Atypische Ausführungen produzieren wir nur bei SYSTEM 25S, 25SM und 25SW.

Technische Parameter

System 25 ist eine Jalousie, die zwei Ausführungsvarianten (mit Deckprofil, ohne Deckprofil) und vier Möglichkeiten der Wahl der Bedienung hat. Hierdurch ist sie hinsichtlich der Montage einzigartig und sehr variabel.

Jalousie System 25 – mit Deckprofil

Jalousie System 25 – ohne Deckprofil




 OBERES PROFIL UNTERES PROFIL DECKPROFIL* LAMELLE SEITENFÜHRUNG BREMSE
AUSFÜHRUNG BREITE (MM) STÄRKE
Handelsbezeichnung
Abmessung (mm)
Material		 SR 08 / 1
25 x 24 x 0,4
Fe
1830		 SR 16 / 1
25 x 10 x 0,4
Fe
714		 IL 201
10 x 49 x 0,9
Al
1820		 Vollverschattung
Standard
Standard		 25
25
16		 0,21 / 0,18
0,21 / 0,18
0,21		 nylon ø 1,2 mm
Stahllitze ø 0,9 mm		 Standard
Farbe RAL 9010 weiß
RAL 1015 Elfenbein
RAL 1002 Pinie
RAL 9006 silbern
RAL 8004 Kastanie
RAL 8014 braun
RAL 8003 Goldeiche
RAL 9005 schwarz
RAL 3002 rot
RAL 5003 blau
RAL 6019 grün
RAL 9001 cremeweiß
RAL 7038 achatgrau
RAL 1018 zinkgelb
RAL4001 rot-lila		 RAL 9010 weiß
RAL 1015 Elfenbein
RAL 1002 Pinie
RAL 9006 silbern
RAL 8004 Kastanie
RAL 8014 braun
Renolit 3069 Kiefer
Renolit1192 Oregon
Renolit 3152 Douglasie
Renolit 2178 Goldeiche		 gemäß aktuellem Farbkatalog Nylon – klar
Stahllitze – grau
Lackieren Lackieren
RAL 5024
RAL5014
RAL6034
RAL1019
RAL 6005
RAL8019
RAL 7015
RAL1012
RAL 3012
RAL8025
RAL 5015
RAL1035



*gilt nicht für das System 25 L
Kunststoffkomponenten in der Farbe des Profils.
Schnurzug in Harmonie zur Farbe der Lamelle.

Farbausführung der Profile

5223

Farbausführung Isotra System Decoral 1 gegen Preisaufschlag für Oberschiene, Unterschiene, Abdecprofil

  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310
  • ISD152 ISD152
  • ISD154 ISD154
  • ISD200 ISD200
  • ISD212 ISD212
  • ISD214 ISD214
  • ISD222 ISD222

Farbausführung Isotra System Decoral 2 gegen Preisaufschlag für Oberschiene, Unterschiene, Abdecprofil

  • ISD500 ISD500
  • ISD510 ISD510
  • ISD600 ISD600
  • ISD610 ISD610
  • ISD620 ISD620
  • ISD630 ISD630
  • ISD640 ISD640
  • ISD700 ISD700

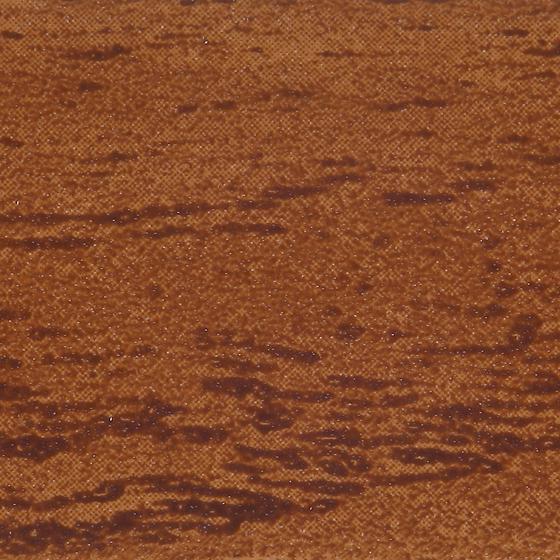

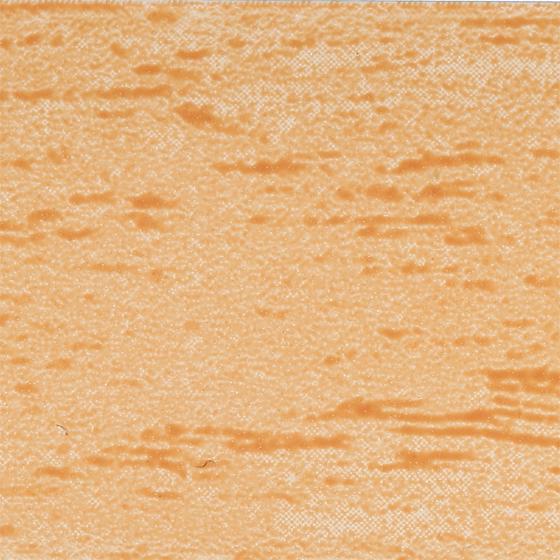

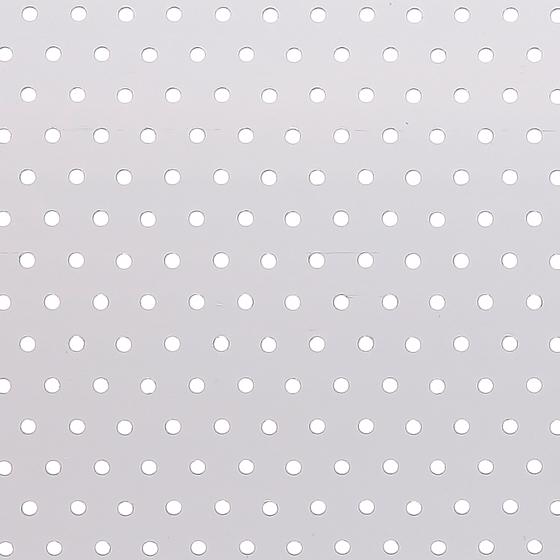

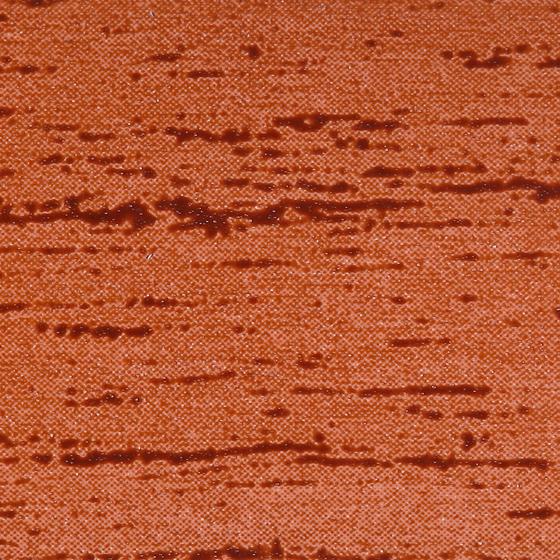

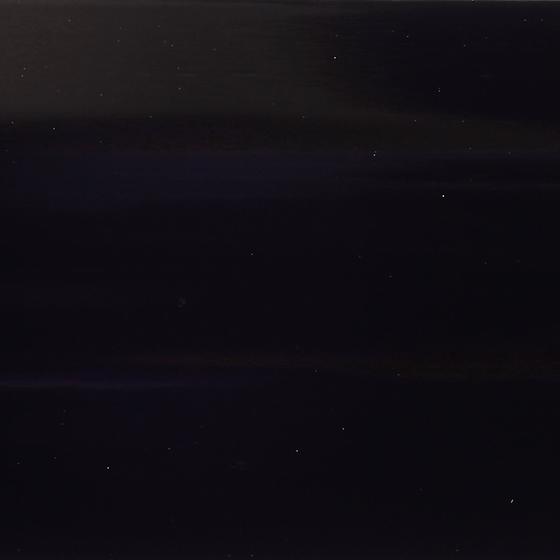

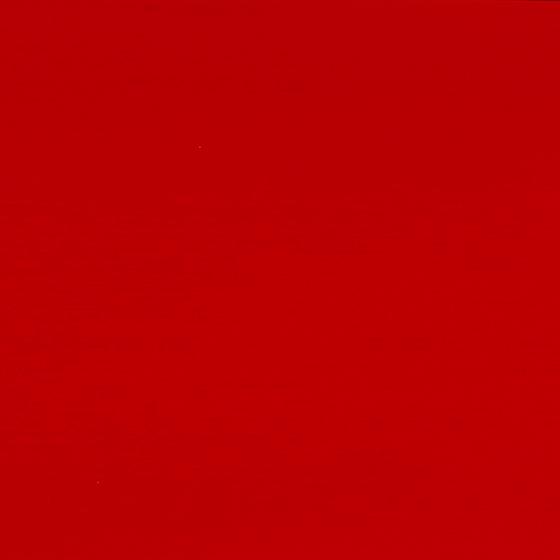

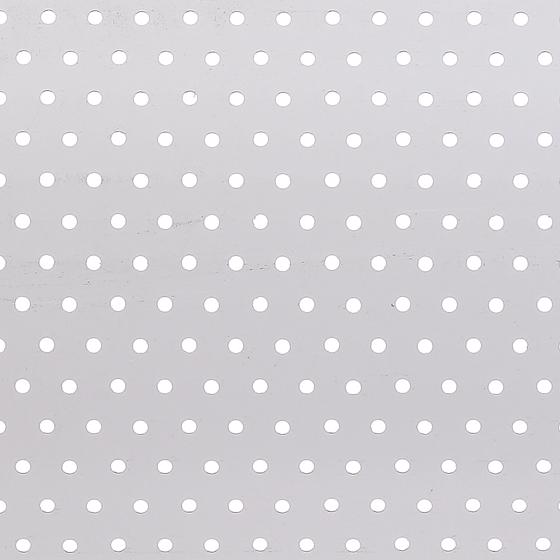

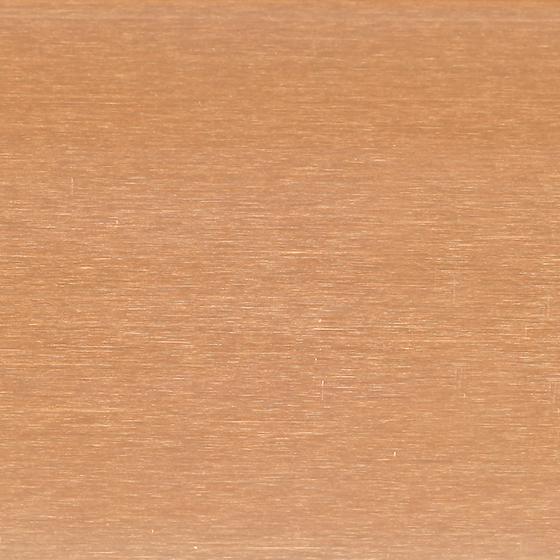

Farbausführung der Lamelle

Abmessung 25 mm × 0,18 mm

alle Proben von Klingen Ausblenden verbreitet Probenahme von Klingen


Abmessung 25 mm × 0,21 mm

alle Proben von Klingen Ausblenden verbreitet Probenahme von Klingen

Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.

Varianten der Montage

  • in die Fensteröffnung (Decke) – nur für die Ausführung ohne Deckprofil
  • vor die Fensteröffnung (Wand) – für die Ausführung mit Deckprofil
  • an den Fensterrahmen

Höhe des Paketes

Höhe der Jalousie (mm) Höhe des Paketes (mm)
Lamelle 25 mm - Band / dünne Kette Lamelle 25 mm CS* - Band / dünne Kette
500 50 50
1000 60 65
1500 70 80
2000 80 95
2500 90 115

Höhe des Paketes = Höhe der hochgezogenen Jalousie, einschließlich des oberen Profils
CS* = Vollverschattungsausführung
