SCREEN HR7

‹ ›

Wollen Sie den gesmaten Komfort, den die Screen-Rollos ohne störende Installationsarbeiten anbieten? Dann ist das Screen-Rollo HR7 einfache Lösung für Installation auf jedes Fensterprofil oder an die Fassade, und dieses gewährleistet den maximalen Sonnenscheinschutz und Schutz gegen Wärmedurchlässigkeit. Dieses Screen-Rollo ist auch ideal für die Passivhäuser, denn es ist bei seiner Montage nicht nötig, den Aufbau zu durchlöchern. Wenn es dazu noch die außerordentliche Stoffbeständigkeit kommt, dann werden Sie viele Jahre zufrieden. Egal, ob Sie sich den modernen oder klassischen Design der Box auswählen.

Die Box, die Unterschiene und die Führungsschienen sind aus dem hoch widerstandsfähigen stranggepressten Aluminium mit dem Pulverlackieren hergestellt. Die Unterschiene steht in 2 Größen-niedrig, hoch zur Verfügung. Die Screen-Rollos können gekoppelt werden und es kann nur eine Box für 2 oder 3 Rollos verwendet werden. Unikale Technologie Xglide verringert Reibung zwischen dem Stoff und der Box. Der Stoff gleitet glatter aus der Box, und deshalb kommt es fast zu keiner Abnutzung. Auch nach mehreren Jahren wird Ihr Stoff immer wie neu aussehen! Der eingebaute Motorantrieb unterstreicht die moderne Systemausführung und seinen gesamten Komfort.

Vorteile und Vorzüge

2 Typen der modernen Boxen: Kasten Box für die steife Architektur
oder die Rundbox für mehrere traditionelle Gebäude,
beide Typen stehen in 3 Größen zur Verfügung,
Unterschiene für die Führung und Gewebeaufspannung,
Klasse der Windwiderstandsfähigkeit 2,
Möglichkeit, bis 3 Stk. Rollos zu koppeln,
Möglichkeit der Stahlseilasuführung oder Ausführung mit
Führungsschienen,
einfache Montage,
garantierte Fläche bis 14 m²

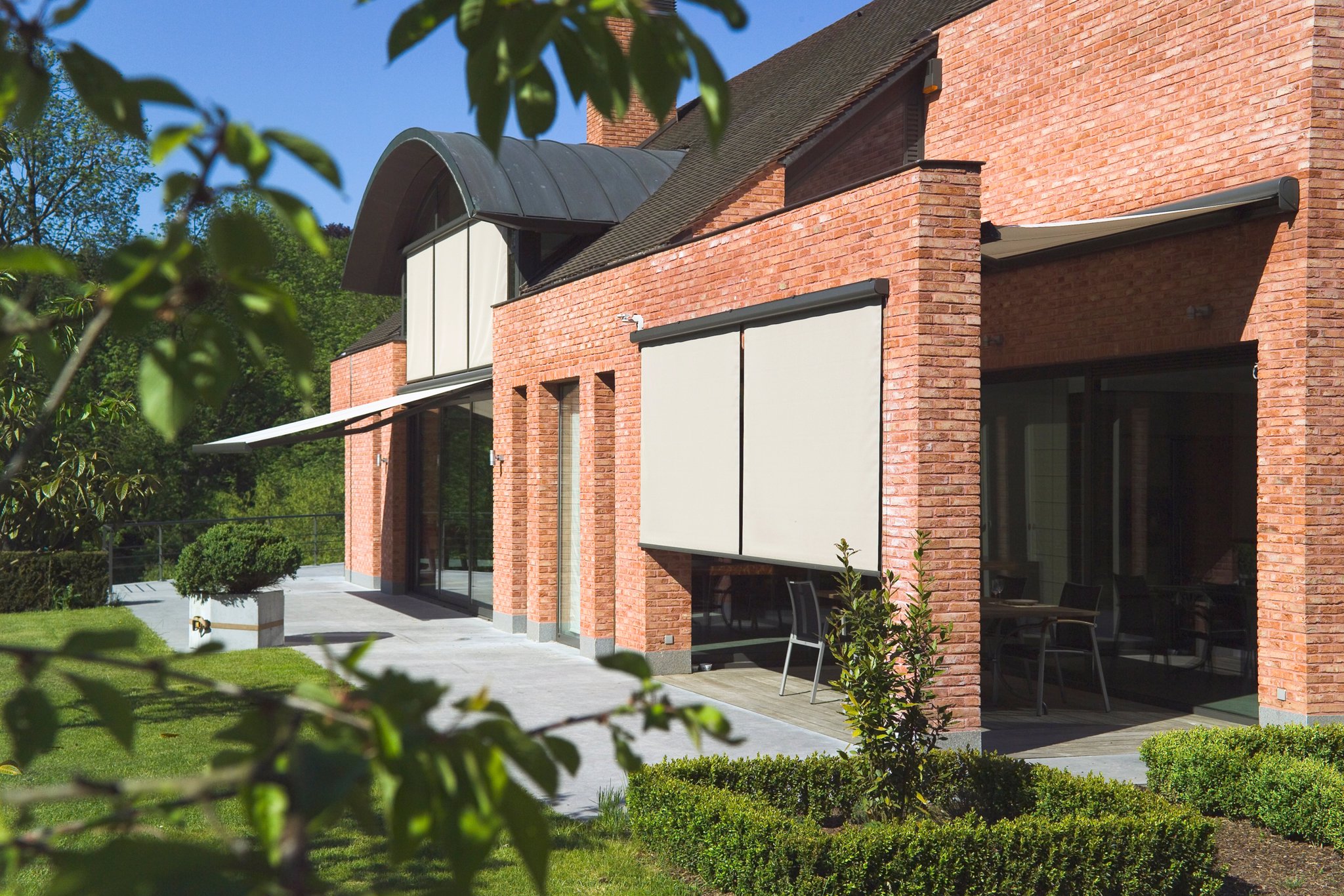

Referenzen

Die Bedienungsweise

Motor - Standard asynchroner Rohrmotor LT50 (minimale Screen Breite 580 mm) oder optionale asynchroner Rohrmotor LT50 RTS, OXIMO RTS, Sunea Scren IO, Altus RTS (minimale Screen Breite 685 mm), nur Motoren Altus 40 RTS, LS40 und Sunea IO 40 sind für die Box Abmessungen 70×70 nützlich.
Kurbel - mit einem eigenständig abbremsenden Schneckenradgetriebe, mit Übersetzungsverhältnis 1:4, mit eingebautem Endbegrenzer (verhindert ein umgekehrtes Aufrollen des Tuchs).

Garantierte Abmessungen

Standardmaße für Box 70

AUSFÜHRUNG	BREITE (mm)		HÖHE (mm)		GARANTIERTE FLÄCHE (m²)
AUSFÜHRUNG	MIN	MAX	MIN	MAX
Kurbel	400	2200	400	2800	6
Motor LS40	510	3000	400	1800	5,4
Motor 40 RTS, IO	565	3000	400	1800	5,4

Standardmaße für Box 90

AUSFÜHRUNG	BREITE (mm)		HÖHE (mm)		GARANTIERTE FLÄCHE(m²)
AUSFÜHRUNG	MIN	MAX	MIN	MAX
Kurbel	400	3000	400	3500	9
Motor LT50	580	3500	400	3500	9
Motor RTS, IO	685	3500	400	3500	9

Standardmaße für Box 110

AUSFÜHRUNG	BREITE (mm)		HÖHE (mm)		GARANTIERTE FLÄCHE(m²)
AUSFÜHRUNG	MIN	MAX	MIN	MAX
Kurbel	400	3500	400	3000	10
Motor LT50	580	3500	400	4000	14
Motor RTS, IO	685	3500	400	4000	14

Wir produzieren keine atypischen Ausführungen.

Technische Parameter

	Oberprofil		Unterprofil		Seitenführung
	rechteckigen	abgerundeten	schmale	breite	Führungsschiene					Litze
Maß (mm) Material	70 × 70 90 × 90 110 × 110 Al	70 × 70 90 × 90 110 × 110 Al	18 × 36 Al	18 × 50 Al	30 × 30 Al	20 × 30 Al	40 × 30 Al	30 × 60 Al	20 × 60 Al	Edelstahl
Farbe	Standard: RAL 7016 Anthrazitgrau RAL 7016 Struktur Anthrazitgrau RAL 8014 Sepiabraun RAL 9006 Weißaluminium RAL 9007 Graualuminium RAL 9010 Reinweiß sonstige RAL Farben und Isotra System Decoral an Aufrage*

*außer Kunststoff teile

Grundfarbausführung der Profile und Führungsleisten

RAL 7016
RAL 7016 Struktur
RAL 8014
RAL 9006
RAL 9007
RAL 9010

Farbausführung Isotra System Decoral 1 gegen Preisaufschlag für Box, Führungsleiste, Unterschiene

ISD110
ISD120
ISD130
ISD140
ISD150
ISD160
ISD210
ISD220
ISD230
ISD310
ISD152
ISD154
ISD200
ISD212
ISD214
ISD222

Farbausführung Isotra System Decoral 2 gegen Preisaufschlag für Box, Führungsleiste, Unterschiene

ISD500
ISD510
ISD600
ISD610
ISD620
ISD630
ISD640
ISD700

Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.

Farbige Ausführung der Profile und Führungsleisten mit gegen Aufpreis

RAL-Farben – auf Nachfrage.

Stoffauswahl

Wir bieten Stoffe für Screen-Rollos in folgender Materialausführung an

Mit einer PVC-Schicht überzogene Glasfaser
Polyesterfaser mit PVC-Schicht

Satiné, Satiné Metal

die mit einer PVC-Schicht überzogene Glasfaser gewährleistet eine hervorragende Maßstabilität, sie schützt vor Feuer und Chemikalien, ist UV-stabil und verfügt über eine ausgezeichnete Wetterfestigkeit.
Der Stoff besteht im Grundverhältnis aus 42% Glasfaser, die zut 58% mit PVC überzogen ist (ausgenommen Stoffe des Typs blackout).

Screen Nature

Eine spezielle Struktur hat der Stoff des Typs SCREEN NATURE, der aus 100 % Glasfaser ohne PVC und ohne Halogeninhalt besteht – er erfüllt hohe ökologische Ansprüche mit minimaler Auswirkung auf die Umwelt, den Gesundheitsschutz, die Sicherheit und die Brandbeständigkeit (A2, M0)

SCR

Die Kombination 30 % Polyesterfaser und 70 % PVC bietet eine breite Skala an Stoffen für den Einsatz im Innenbereich, die die grundlegenden Ansprüche an Funktionalität, Design, Wärmekomfort und optischen Komfort erfüllen.

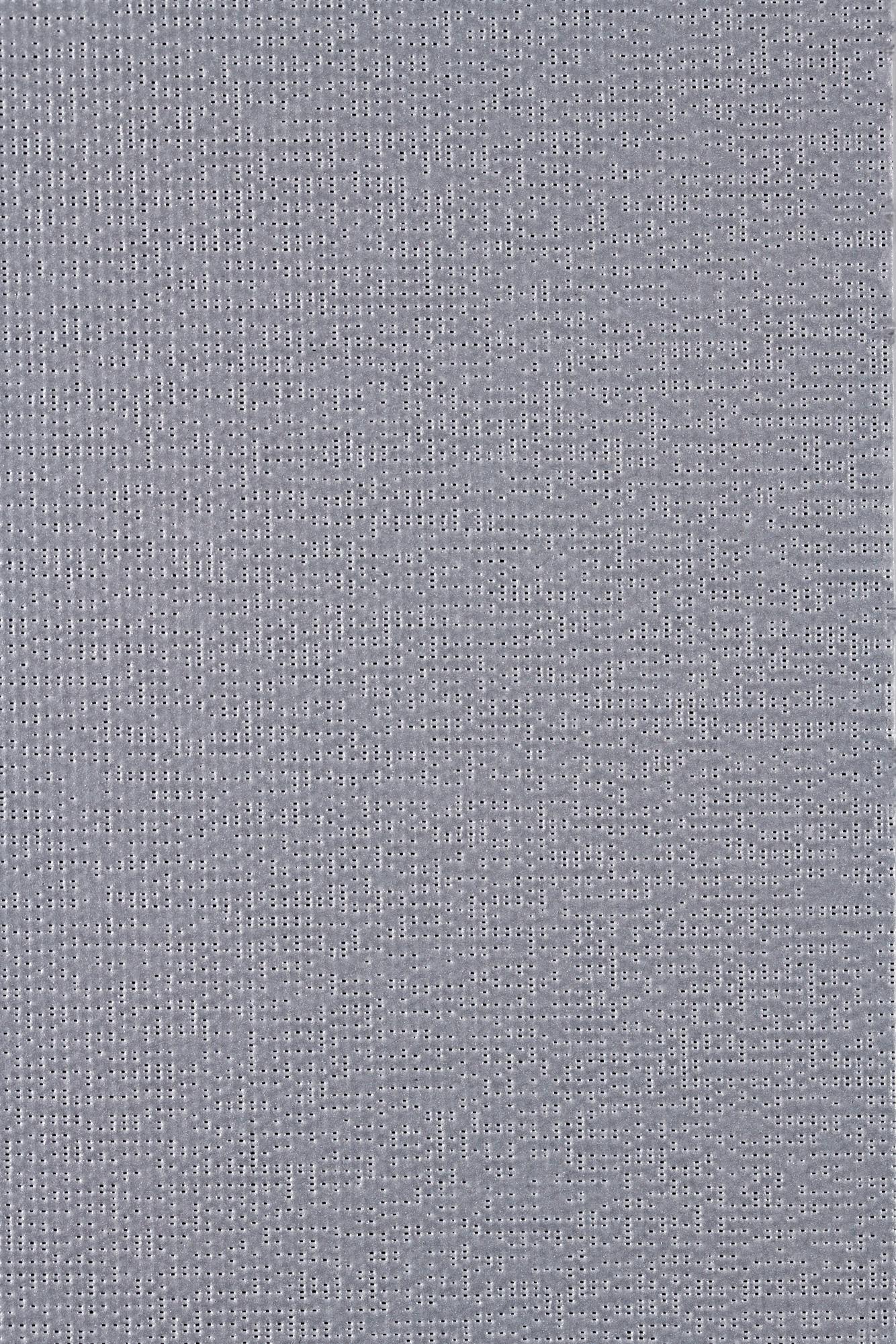

Soltis 86, 92, B92, 99, B99

Das Material besteht aus einem aus hochfester Polyesterfaser gewebten Stoff, dessen Oberfläche mit pigmentiertem PVC behandelt wurde; das Material wird mit der Technologie Precontraint in zwei Richtungen vorgespannt; diese Technologie stellt eine große Maßstabilität und Festigkeit sicher
Zu den weiteren Vorteilen des Materials zählen ausgezeichnete Wärmeisolationseigenschaften, optimale visuelle- und Lichteigenschaften, Farbbeständigkeit (UV-Stabilität)und Brandbeständigkeit (B1, M1).

Schéma látky Soltis 92

SCR 4005

Internal and external use
Lower price with keeping high quality standard

Stoffmusterkatalog

Alle Stoffmuster anzeigen Erweiterte Stoffmusterauswahl schließen

Montagevarianten

An die Wand
in der lichten Öffnung
